山西錐體流量計的結構簡圖與參數，這主要是根據用戶現場的工況條件不一樣，才會影響產品的性能與效果
，有需要的客戶，請您在核實產品時先將告知廠家您所使用的條件，以避免出現失誤。
一、結構形式

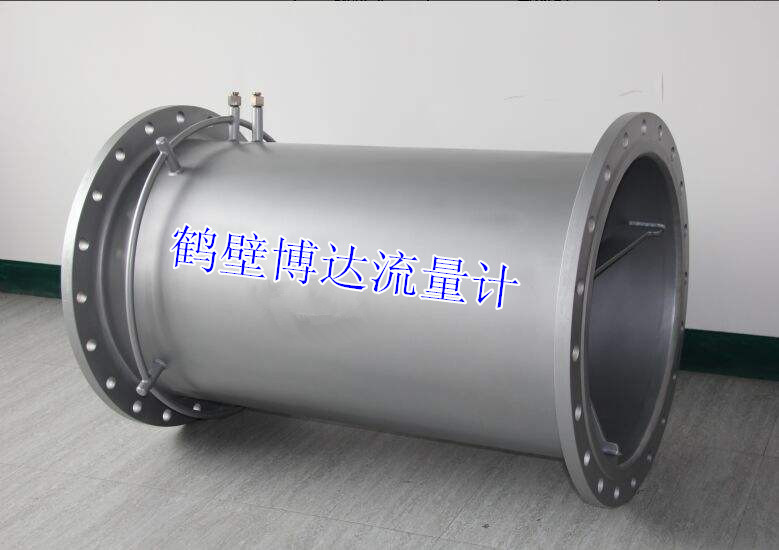

V型錐流量計結構簡圖如下：
  主要由：進流體管路、取壓嘴、密封圈、連接螺栓與螺母、錐體、密封墊等構成。
V型錐流量計結構簡圖?。▓D1）
主要技術參數
a  公稱通徑:  DN=40mm～2000mm
b  公稱壓力：PN ≤20Mpa
c  流量不確定度（度）：實流標定：±0.5％；±1％干式標定：±1％；±1.5％　
d  重復性：±0.2％；±0.5％
e  安裝儀表處的更短直管段長度：上游0.5～2D，下游0～1D
二、安裝
基本要求
1）對新設管路系統，須先經掃線后再安裝V型錐流量計，以防管內雜物堵塞或損傷節流件。
2）安裝前應仔細核對V型錐流量計的型號，規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+
”的一端應與流體上游管路聯接，標有“-”的一端應與流體下游管路聯接。
3）V型錐流量計的中心線應與管道中心線同軸，其不同軸度不得大于0.015D（  ），其中D為管道內徑，β為孔
徑比。
4）取壓口的位置原則上應當能保證（在測量氣體介質流量時）自動疏水或（在測量液體介質流量時）自動排氣
，即測液體時，取壓口在下方45°以內選擇，測氣體時，取壓口在上方45°以內選擇，測含雜質的氣體流量應當
接近垂直方向。
鶴壁博達立足中原，服務全國，山西錐體流量計的結構簡圖與參數，選材時都經過多程序檢驗，提高產品的品質
，延長產品使用壽命，與您攜手共進，幫助您擁有更多財富。
